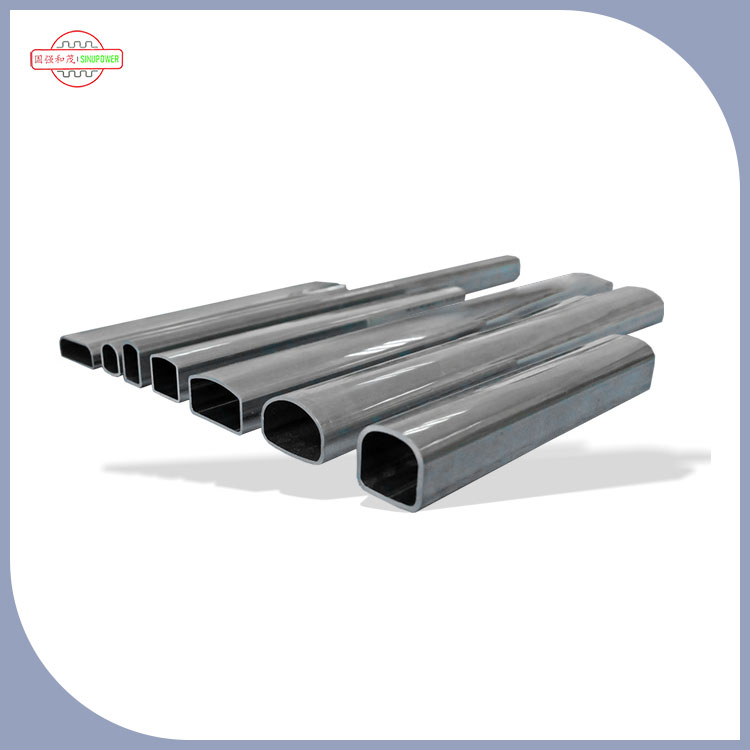

Əsas boru (ümumiyyətlə, paralel axın kondenseri üçün bir baş borusunun "manifold" və ya "manifold" və ya "əsas boru" kimi deyilən kimi deyilən, həmçinin istilik ötürmə effektivliyini, sistem sabitliyini və kondensatorun əməliyyat etibarlılığını müəyyənləşdirən əsas struktur komponentlərindən biridir. Onun rolu dörd əsas ölçüdən genişləndirilə bilər: orta paylama / toplanması, struktur dəstəyi, təzyiq balansı və istilik mübadiləsi yardımı:
1,Core funksiyası: İstilik mübadiləsi səmərəliliyini təmin etmək üçün dəqiq bir şəkildə ayırın və soyuducular toplayın
Bu, bir rəhbərin ən vacib rolu. Paralel axın kondensatorunun əsas istilik mübadiləsi vahidi "Əsas boru + düz boru + finsi" dir, burada əsas boru daxili boru kəməri və səmərəli soyuducu axınına nail olmaq üçün birlikdə işləyən bir çıxış əsas borusuna bölünür:
Giriş Nəzarətçisi: Soyuducudan bərabər paylayın
Kompressordan axıdılmış yüksək temperatur və yüksək təzyiqli qazlı soyuducu əvvəlcə giriş əsas borusuna daxil olur. Nəzarətçi soyuducuları "Yivlər Delikləri" və ya "Yivlər Quruluşları" vasitəsilə onlarla paralel düz boruya bərabər şəkildə paylayacaqdır (Düz borular hava ilə istiliklə birlikdə soyuducu üçün soyuducu üçün əsas kanallar).
Dağıtım qeyri-bərabərdirsə, bəzi düz borular həddindən artıq soyuducuya görə "istiliklə" yara bilər, digərləri isə soyuducu deyil, kondensatorun ümumi istilik ötürmə effektivliyini azaltmaq və hətta sistemdə yüksək təzyiq siqnalizasiyasına səbəb ola bilər.
İxrac Nəzarətçisi: Soyuducu toplayın və istiqamətləndirin
Düz borusundakı xarici soyuq hava ilə istilik mübadiləsi bitdikdən sonra soyuducu "qaz maye qarışığına" və ya "maye" vəziyyətinə "qazlı" bir dövlətin soyuducu və sonra əsas çıxış borusuna axır. Nəzarətçi bütün soyuducuları düz borularda toplayır və soyuducu dövrünün növbəti mərhələsini başa çatdırmaq üçün çıxış boru kəməri ilə tıxanma cihazına (genişləndirmə klapan kimi) göndərir.
İxrac rəhbərliyi, maye soyuducunun əvvəlcə axdığını və qazlı soyuducunun giriş cihazına daxil olmasını təmin etmək üçün "maye yığma quruluşu" da (alt bir yığma quruluşu) istifadə edəcəkdir.
2,Struktur dəstəyi: ümumi sabitliyi təmin etmək üçün sabit istilik mübadiləsi vahidi
Paralel axın kondenserinin düz boruları və cərimələri, sərt bir şəkildə sükan yaratmaq üçün əsas boru ilə düzəldilməlidir:
Nəzarətçilər ümumiyyətlə "mexaniki genişlənmə" və ya "mexanik genişləndirmə" və ya "mexanik" və ya "markalı" proseslər vasitəsilə düz borulara sıx bağlı olan yüksək güclü alüminium ərinti materialından (yüngül, yaxşı istilik keçiriciliyi) istifadə edirlər. Bu, yalnız soyuducunun yüksək təzyiqinə tab gətirə bilməz (adətən 1.5-3.0 mpa), eyni zamanda nəqliyyat vasitəsi sürücülük və avadanlıq titrəməsi kimi xarici təsirlərə qarşı çıxır.
Sabit nəzarətçi yoxdursa, onlarla nazik düz borular qeyri-bərabər stress səbəbindən pozulacaq, soyuducu sızma və kondensatora birbaşa zərər verir.
3,Təzyiq balansı: Sistem təhlükəsizliyini qorumaq üçün bupon soyuducu dalğalanmalar
Soyuducu sisteminin istismarı zamanı soyuducunun təzyiqi, kompressorun başlaması və ətraf mühitin temperaturunda dəyişiklik kimi iş şəraiti səbəbindən dəyişə bilər. Əsas boru təzyiqi aşağıdakı üsullarla tampon edə bilər:
Həcm tamponu: Əsas boru içərisində müəyyən bir həcmdə müvəqqəti təzyiq artması nəticəsində yaranan "artıq" soyuducuya səbəb ola biləcək "həddindən artıq" soyuducunu, sistem təzyiqinin dərhal aşmasından çəkinmək (məsələn, əsas boru yüksək təzyiqin düz borusuna təsirini yüngülləşdirə bilər).
Qaz maye ayrılma yardımı: Çıxışın əsas borusunda, qazlı soyuducu aşağı sıxlıq səbəbindən ana borunun yuxarı hissəsində toplanacaq, maye soyuducu isə yüksək sıxlıq səbəbindən aşağı hissədə yatacaq. Əsas boruun "yuxarı və aşağı laylı" quruluşu "maye çəkic" riskini azaltmaqla (maye soyuducusu birbaşa kompressorun riskini azaltmaq, bu kompressora zərər verəcəkdir).
4,İstilik mübadiləsi: Yerli istilik müqavimətini azaldır və ümumi istilik ötürmə effektivliyini artırır
Nəzarətçi əsas istilik mübadiləsi komponenti olmasa da, onlar istilik mübadiləsinə və struktur dizayn vasitəsilə kömək edə bilərlər:
Material Termal keçiriciliyi: Əsas boru üçün istifadə olunan alüminium ərintisi adi polad materialdan daha yüksək olan 200W / (m · k) istilik keçiriciliyinə malikdir. Düz boruya köçürülən istiliyi daha da yayılan istiliyi havaya qaldıra bilər, yerli istilik yığımının azaldılması (məsələn, daxili temperaturun yaxınlığında olan əsas boru, həddindən artıq temperatur fərqi ilə əsas boru arasındakı əlaqədə çatlamamaq üçün istilik dağılmasına kömək edə bilər).
Struktur optimallaşdırılması: Əsas boruların bəzi xarici divarları, "mikro fins" və ya "mikro fins" və ya "yivlər" ilə birlikdə, istilik yayılması səmərəliliyini dəyişdirmək üçün (xüsusən də kompakt boşluqlarda bu dizaynın istilik mübadiləsi problemini kompensasiya edə bilər).
