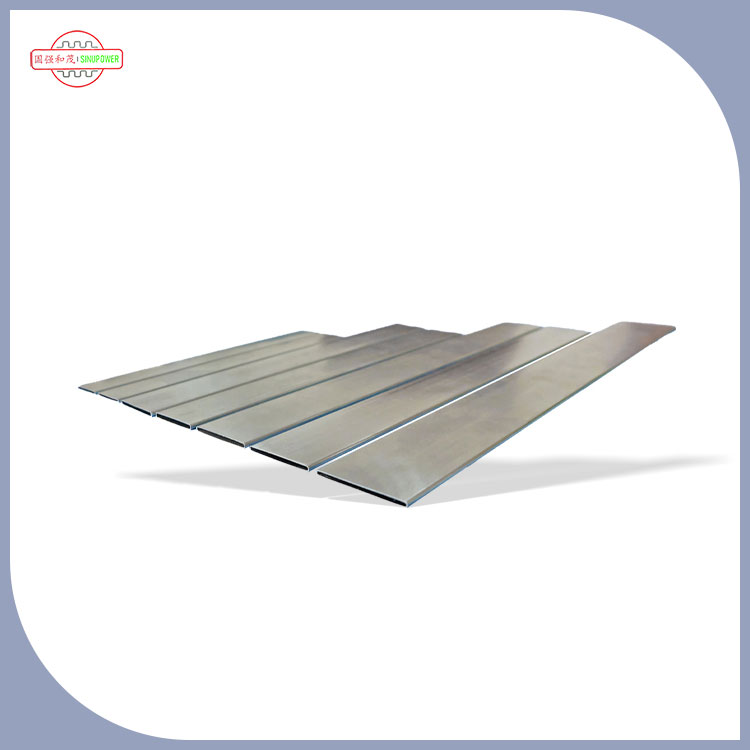

Sinupowerpeşəkardırİstehsalçıdəqiq alüminium istilik komponentləri. BizimHəssas Qatlanmış Radiator Əsas Komponent B Tipi Boruavtomobil və sənaye istilik mübadilə sistemlərində qatlanmış radiator nüvələri üçün xüsusi olaraq hazırlanmış çox portlu ekstrüde edilmiş alüminium borudur. Fərqli "B" kəsiyi sadəcə estetik deyil - bu, məhdud məkanda istilik ötürülməsi üçün mövcud səth sahəsini artıran, soyuducu axınında idarə olunan turbulentlik yaradan və daha yığcam radiator qablaşdırmasına imkan verən funksional həndəsədir. Qatlanmış radiator qurğusunun əsas komponenti kimi bu borular mühərrikin soyuducusu ilə ətrafdakı hava arasında ilkin istilik mübadiləsindən məsuldur. Onların dizaynı birbaşa radiatorun səmərəliliyinə, çəkisinə və avtomobilin ümumi performansına təsir göstərir. Sinupower bu B borularını dəqiq ekstruziya və daxili proses nəzarəti ilə istehsal edərək, hər bir istehsal partiyasında ardıcıl həndəsə və etibarlı istilik performansını təmin edir.
Əsas Komponent Rolu - Nə üçün B-Tubing Radiator Performansını Müəyyən edir
Həssas Qatlanmış Radiator Əsas Komponent B Tipi Boruqatlanmış radiator nüvəsində əsas istilik mübadiləsi səthi kimi xidmət edir. B-formalı profil üç mühüm funksional üstünlük təmin edir:
📐 Səth sahəsinin maksimumlaşdırılması B forması ekvivalent en kəsiyi sahəsi olan dəyirmi borularla müqayisədə hər boru üçün əhəmiyyətli dərəcədə daha çox səth sahəsi təmin edərək, hər boru üçün soyuducudan havaya daha çox istilik ötürməyə imkan verir.
🌊 Turbulent axının gücləndirilməsi B profili laminar soyuducu axını pozur, konvektiv istilik ötürülməsini yaxşılaşdıran və sərhəd qatının müqavimətini azaldan turbulentlik yaradır.
📦 Yığcam əsas yığma Yastılaşdırılmış B profili, müasir mühərrik bölmələrinin məhdud məkanında istilik mübadiləsi səthinin sahəsini maksimuma çatdıraraq, boruların öz daxilində daha sıx yığılmasına imkan verir.
Qatlanmış Radiator Əsas İnteqrasiyası
- B boruları qatlanmış qanadların təbəqələri arasında paralel olaraq yığılır və tam radiator nüvəsini təşkil edir.
- Soyuducu hər bir B borusunun çox portlu daxili hissəsindən axır, hava isə xarici fin səthlərindən keçir.
- B borusunun genişləndirilmiş səth sahəsi və turbulent axın nümunələri nüvəyə daha az boru və daha az ümumi nüvə həcmi ilə hədəf soyutma qabiliyyətinə nail olmağa imkan verir.
- Bu inteqrasiya yanaşması istilik performansını qoruyarkən və ya yaxşılaşdırarkən material istehlakını və radiatorun çəkisini azaldır.
Dizayn Prinsipləri – B formasının arxasındakı elm
B formalı profil tətbiq olunan maye dinamikası və istilik köçürmə mühəndisliyinin nəticəsidir. Əsas dizayn prinsiplərinə aşağıdakılar daxildir:
Çox Portlu Daxili Həndəsə
- B-boru tək içi boş kanal deyil, uzununa şəbəkələrə bölünmüş çoxlu daxili portlara malikdir.
- Bu portlar soyuducu ilə təmasda olan daxili səth sahəsini artırır, mayedən boru divarına istilik ötürülməsini artırır.
- Çox portlu dizayn həmçinin struktur gücünü artırır, divarları daha incələşdirir və çəkisini daha da azaltmağa imkan verir.
Nəzarət olunan Turbulentlik Yaradılması
- B profilinin forması, soyuducu borudan keçərkən axının ayrılması və yenidən birləşmə nöqtələri yaradır.
- Bu idarə olunan turbulentlik laminar axında istilik köçürməsinə əsas müqavimət olan termal sərhəd qatını pozur.
- Təkmilləşdirilmiş qarışdırma, ümumi istilik ötürmə əmsalını yaxşılaşdırmaqla, öz axınından daha isti soyuducu boru divarı ilə təmasda saxlayır.
Optimallaşdırılmış Səth Sahəsinin Həcm nisbəti
- B forması kəsikli axın sahəsinin vahidi üçün xarici səth sahəsini maksimuma çatdırır.
- Bu, müəyyən bir soyuducu axını sürəti üçün daha çox borunun səthinin hava axınına məruz qalması deməkdir.
- Nəticə, daha kiçik, daha yüngül radiatorlara imkan verən boru başına daha yüksək istilik buraxma qabiliyyətidir.
B-Tubing vs. Ənənəvi Dairəvi Boru – Əsas Komponent Müqayisəsi
Həssas Qatlanmış Radiator Əsas Komponent B Tipi BoruBir neçə əsas aspektdə ənənəvi dəyirmi borulardan əsaslı şəkildə fərqlənir:
| Dizayn Xüsusiyyəti |
B Tipi Boru (Sinupower) |
Ənənəvi dəyirmi boru |
| Kesitin Forması |
"B" profili - çox portlu |
Dairəvi - tək çuxur |
| Həcmə düşən səth sahəsi |
Əhəmiyyətli dərəcədə yüksək |
Aşağı |
| Soyuducu Akış Modeli |
Turbulent (gücləndirilmiş qarışdırma) |
Laminardan keçidə |
| İstilik ötürmə əmsalı |
Turbulentliyə görə daha yüksəkdir |
Aşağı |
| Əsas Qablaşdırma Sıxlığı |
Hər bir nüvə sahəsinə daha çox boru |
Hər bir nüvə sahəsinə daha az boru |
| Əsas Çəki |
Daha yüngül (soyutma vahidi üçün daha az material) |
Daha ağır |
| İstehsalın mürəkkəbliyi |
Daha yüksək (çox portlu ekstruziya) |
Aşağı (sadə ekstruziya) |
| Bir nüvənin həcminə görə soyutma tutumu |
Daha yüksək |
Aşağı |
İstehsal prosesi - Bobindən əsas komponentə qədər dəqiqlik
Sinupower istehsal edirHəssas Qatlanmış Radiator Əsas Komponent B Tipi Boruciddi nəzarət edilən istehsal ardıcıllığı ilə:
1 Alaşım seçimi AA3003 və ya AA3102 alüminium rulonları istilik keçiriciliyi, formalaşma qabiliyyəti və korroziyaya davamlılığı üçün seçilmişdir.
2 Dəqiq ekstruziya Çox portlu B-profil, dəqiq kalıplar vasitəsilə ekstrüde edilir. Real vaxtda ölçü monitorinqi ardıcıl həndəsə təmin edir.
3 Rəsm və Ölçü Çox keçidli soyuq rəsm ölçüləri və səthi bitirməni son spesifikasiyaya toleranslara qədər dəqiqləşdirir.
4 Qızartma ±5°C vahidliyi ilə idarə olunan atmosfer yumşaldılması ardıcıl taxıl strukturunu və mexaniki xassələri təmin edir.
5 Uzunluğa Kəsilmiş Əsas montaj üçün çapıqları təmizlənmiş, kvadrat ucları ilə müştəri tərəfindən müəyyən edilmiş uzunluqlarda dəqiq mişarla kəsmə.
6 Keyfiyyətin yoxlanılması 100% ölçülü yoxlama, sızma testi və hər partiya üçün mexaniki yoxlama.
Avadanlıq qabiliyyəti
- Sinupower 90-dan çox avadanlıq və alət növlərini, o cümlədən qaynaq istehsal xətlərini, mişar maşınlarını, zımba preslərini, çəkmə maşınlarını, qızartma sobalarını və kranları idarə edir.
- Bu daxili avadanlıq qabiliyyəti xammaldan hazır boruya qədər prosesə başdan-ayağa nəzarət etməyə imkan verir.
- Bütün proseslər IATF 16949 keyfiyyət idarəetmə sisteminin nəzarəti altında həyata keçirilir.
Tətbiqlər – B-Tubing Əsas Dəyəri Verdiyi Yer
Avtomobil Soyutma Sistemləri
- Mühərrikin soyuducu radiatorları - minik avtomobilləri, yolsuzluq avtomobilləri, yüngül yük maşınları
- Ticarət avtomobillərinin radiatorları - avtobuslar, ağır yük maşınları, yoldan kənar avadanlıq
- Doldurma havası soyuducuları - turbo və kompressorlu mühərriklər
- Yağ soyuducuları - transmissiya və mühərrik yağının soyudulması
HVAC və Stasionar Sistemlər
- Ticarət kondisionerləri
- Elektrik stansiyalarının soyutma sistemləri
- Sənaye istilik dəyişdiriciləri
- HVAC kondisionerlərinin qurulması
Elektrikli Avtomobilin İstilik İdarəetməsi
- Batareyanın soyuducu lövhələri və istilik dəyişdiriciləri
- Güc elektronikasının soyutma sistemləri
- İstilik nasosunun kondensatorları və buxarlandırıcıları
Fərdiləşdirmə – Radiator Dizaynınıza Uyğunlaşdırılan Əsas Komponent
Sinupower dizayn edir, istehsal edir və emal edirHəssas Qatlanmış Radiator Əsas Komponent B Tipi Borumüştəri təsvirlərinə və ya nümunələrinə görə. Arıq nəzarət yanaşmamız hər mərhələni əhatə edir:
-
Profil ölçüləri:Boru eni, hündürlüyü və divar qalınlığı əsas dizaynınıza uyğunlaşdırılmışdır.
-
Alaşım seçimi:AA3003, AA3102 və ya performans tələblərinə əsaslanan xüsusi ərintilər.
-
Çox portlu konfiqurasiya:Daxili port sayı və həndəsə soyuducu axını və təzyiq düşməsi hədəfləriniz üçün optimallaşdırılmışdır.
-
Uzunluq:Müəyyən edilmiş montaj ölçülərinə qədər kəsin.
-
Səth müalicəsi:Korroziyaya qarşı gücləndirilmiş qorunma üçün çevrilmə örtüyü, sink lopa və ya anodlaşdırılmış bitirmə.
-
Bitirməni bitirmək:Başlıq boşqabının yığılması üçün çapıqsız, yivlənmiş və ya genişləndirilmiş uclar.
Dəyər Zəncirində Yalın Nəzarət
- Tam izlənilə bilən ISO 14001 sertifikatlı ərimə zavodlarından xammalın alınması
- Ekstruziyadan yekun yoxlamaya qədər prosesə nəzarət
- Kadrlar, komandalar, proseslər və dəstək sistemləri arasında keyfiyyətin idarə edilməsi
- Tam yoxlama sənədləri ilə vaxtında çatdırılma
Keyfiyyət və Sertifikatlar – Təsdiqlənmiş İstehsal Standartları
Sinupower üçün istehsal prosesləriHəssas Qatlanmış Radiator Əsas Komponent B Tipi Boruaşağıdakı sertifikatlaşdırılmış sistemlər altında fəaliyyət göstərir:
Sistem Sertifikatları
-
IATF 16949:2016- Avtomobil keyfiyyəti
-
ISO 9001:2015- Keyfiyyətin idarə edilməsi
-
ISO 14001:2015- Ekoloji
-
ISO 45001:2018- Sağlamlıq və təhlükəsizlik
Əqli Mülkiyyət
-
2 ixtira patenti(2019-cu ildən)
-
15 dizayn patenti
-
16 faydalı model patenti
📋 Sertifikatın tam surətləri istəyə görə verilir.
Mühəndislik baxışı:Bu məhsul haqqında məlumat Sinupower-ın təsisçisi cənab Gao Qiang tərəfindən nəzərdən keçirilmişdir - Fortune 500 istehsal şirkətlərində əvvəlki rəhbərlik də daxil olmaqla, alüminium ekstruziya və istilik idarəçiliyində 20+ ildir.
Tərəfdaşlıq və Təchizat Zənciri
Sinupower tanınmış sənaye liderləri ilə daimi və yaxşı əməkdaşlıq əlaqələri qurmuşdur:
-
Sanhua– Qlobal HVAC&R komponentləri istehsalçısı
-
Danfoss– Soyutma və istilik həlləri təminatçısı
-
Pankl– Yüksək performanslı ötürücü və istilik sistemləri üzrə mütəxəssis
20-25
İş günləri, iş vaxtı
90+
Avadanlıq və alət növləri
87,76%
Şərqi Çin satış konsentrasiyası
Qablaşdırma:VCI anti-pas kağızı olan taxta yeşiklər, plastik uç qapaqları, polad qayışlar. FOB Şanxay və ya Ningbo; EXW mövcuddur.
Davamlılıq
-
Enerji:Regenerativ ocaq texnologiyası qaz istehlakını 18% azaldır.
-
Təkrar emal:98% material istifadəsi – bütün qırıntılar sertifikatlı təkrar emalçılara qaytarılır.
-
Su:Qapalı dövrə ilə yuyulma su istifadəsini 40% azaldır, ağır metal atqısı sıfırdır.
-
Uyğunluq:RoHS və REACH uyğun gəlir.
-
Materialın səmərəliliyi:B-boru dizaynı ənənəvi dizaynlara nisbətən soyutma qabiliyyəti vahidi üçün daha az alüminium istifadə edir.
B-Tubing Haqqında Tez-tez Verilən Suallar
S: Qatlanmış radiator nüvələrində B tipli boruların əsas üstünlüyü nədir? A: B tipli borular eyni öz həcmi daxilində istilik ötürülməsi üçün daha böyük səth sahəsi təmin edir, daha yaxşı istilik mübadiləsi üçün turbulent soyuducu axını yaradır və daha yığcam radiator dizaynlarına imkan verir - bunların hamısı təkmilləşdirilmiş soyutma performansına və çəkinin azalmasına kömək edir.
S: B-boru istehsalı üçün hansı ərintilərdən istifadə olunur? A: Sinupower avtomobil soyuducu mühitlərində əla istilik keçiriciliyi (200–220 Vt/m·K), formalaşma qabiliyyəti və korroziyaya davamlılığı ilə seçilən AA3003 və AA3102 alüminium ərintilərindən istifadə edir.
S: Sinupower xüsusi radiator dizaynları üçün xüsusi B boru profilləri istehsal edə bilərmi? A: Bəli. Sinupower müştərinin təsvirlərinə və ya nümunələrinə uyğun olaraq B-boru profillərini dizayn edə və istehsal edə bilər. Bizim daxili alətlər imkanımız 15-20 iş günü ərzində xüsusi kalıp hazırlamağa imkan verir.
S: Sinupower B-boru istehsalı üçün hansı sertifikatlara malikdir? A: Sinupower IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 və ISO 45001:2018 sertifikatlarına malikdir.
S: B-boru sifarişləri üçün tipik istehsal müddəti nədir? A: Standart çatdırılma müddəti 50.000 ədədə qədər olan sifarişlər üçün 20-25 iş günüdür. Xüsusi alətlər 15-20 iş günü əlavə edir.
S: B-boru dizaynı istilik ötürmə səmərəliliyini necə artırır? A: B forması səth sahəsini artırır və soyuducu axınında idarə olunan turbulentlik yaradır ki, bu da istilik sərhəd qatını pozur və konvektiv istilik ötürülməsini yaxşılaşdırır. Bu, daha az nüvə həcmi olan boru başına daha çox istilik rədd edilməsinə imkan verir.
S: B boruları üçün hansı son bitirmələr mövcuddur? Cavab: Fərqli başlıq lövhəsinin montaj üsullarına uyğun olaraq kvadrat kəsikli, çapıqlı, paxlı, alovlanmış və genişləndirilmiş ucları təklif edirik.
Sinupower verirHəssas Qatlanmış Radiator Əsas Komponent B Tipi BoruBu, radiator istehsalçılarına kompakt, yüngül dizaynlarda üstün istilik performansı əldə etməyə imkan verir. Biz OEM-ləri, birinci dərəcəli təchizatçıları və radiator istehsalçılarını nümunələr, texniki məlumat vərəqləri və ya birgə dizayn icmalı üçün bizimlə əlaqə saxlamağa dəvət edirik.
