Düz Oval Borular Dar Məkanlarda İstilik dəyişdiricisinin Performansını Necə Təkmilləşdirir?

Xülasə: Düz Oval Borularqanadlı borulu istilik dəyişdiricilərində geniş istifadə olunur, çünki onlar müştərilərin daim mübarizə apardıqları iki şeyi tarazlamağa kömək edir: güclü istilik ötürülməsi və havaya qarşı aşağı müqavimət. Bu məqalə Yastı Oval Boruların nə olduğunu, harada parıldadığını, ən çox alıcı ağrı nöqtələrini (təzyiq düşməsi, səs-küy, tutum məhdudiyyətləri, korroziya, uyğun olmayan ölçülər, birləşmə problemləri) və layihəniz üçün düzgün borunu təyin etməyə kömək edəcək praktiki yoxlama siyahısından bəhs edir. Siz həmçinin müqayisə cədvəli, seçim məsləhətləri və tez-tez verilən suallar tapa bilərsiniz ki, “nə soruşacağınızdan əmin deyilsiniz”dən “inamlı satınalma qərarına” keçəsiniz.

Mündəricat

• Kontur
• Düz oval borular nədir?
• Müştəri ağrı nöqtələri və düz oval boruların necə kömək etməsi
• Düz Oval Boruların Ümumi İstifadə Olduğu Yerlər
• Düz Oval Borular və Dəyirmi Borular Müqayisə Cədvəli
• Praktiki Seçim Bələdçisi
• Sifariş verməzdən əvvəl keyfiyyətə nəzarət siyahısı
• Bahalı Yenidən İşlənmənin qarşısını alan Dizayn Qeydləri
• Tez-tez verilən suallar
• Növbəti addımlar

Kontur

1. Düz Oval Boruların nə olduğunu və formanın niyə vacib olduğunu müəyyənləşdirin.
2. Formanı real dünya problemlərinə birləşdirin: hava axını müqaviməti, səs-küy, ayaq izi, qanadla əlaqə və əməliyyat xərcləri.
3. Tipik tətbiqləri və qərar meyarlarını göstərin.
4. Düz Oval Boruları alıcıya uyğun bir cədvəldə yuvarlaq borularla müqayisə edin.
5. Seçim yoxlama siyahısını təqdim edin: materiallar, ölçülər, dözümlülüklər, birləşmə üsulu, korroziya strategiyası və yoxlama.
6. Təchizatçı ilə əlaqə qurmağın asan yolu və həyata keçirilə bilən növbəti addımlarla yekunlaşdırın.

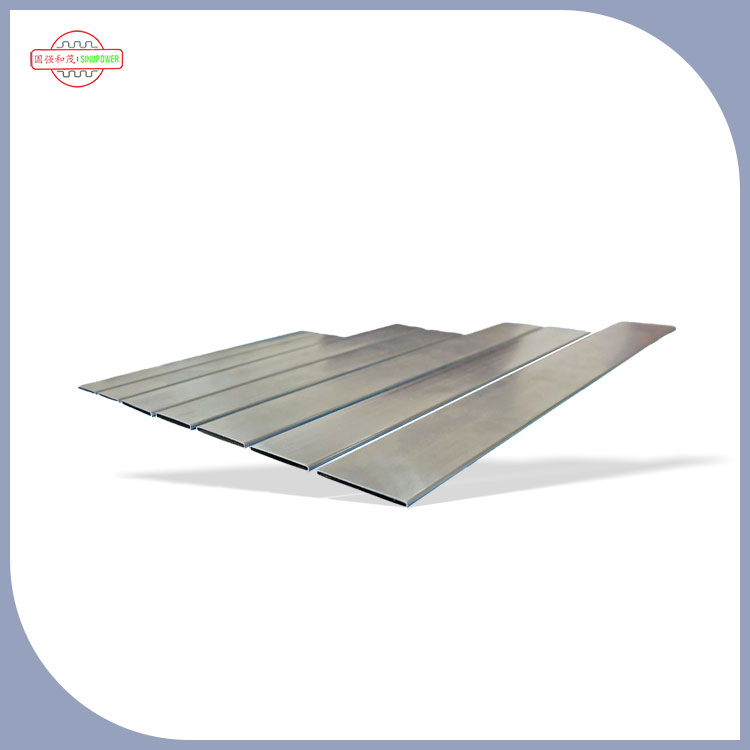

Düz oval borular nədir?

Düz Oval Borularənənəvi yuvarlaq boru ilə müqayisədə "daha düz" profilə malik olan oval kəsikli istilik ötürmə borularıdır. Kanatlı boru istilik dəyişdiricilərində boru işçi mayeniz (su, soyuducu, qlikol, yağ və s.) üçün magistraldır, qanadlar isə kömək edir. hava ilə istilik mübadiləsi. Boru forması havanın rulonun ətrafında necə axmasına, qanadların necə bağlanmasına və vahid sahəyə nə qədər istilik köçürə bildiyinizə təsir göstərir.

Düz Oval Boruları praktiki həndəsə təkmilləşdirməsi kimi düşünün: onlar güclü istilik mübadiləsini qoruyarkən hava tərəfi müqavimətini azalda bilər. Bu birləşmə tez-tez daha kiçik rulonlara, daha səssiz fanatlara, daha az enerji istehlakına və ya qurğu çirkləndikdə daha geniş əməliyyat marjasına çevrilir.

Bir çox alıcı bu məhdudiyyətlərdən birinə çatdıqda əvvəlcə Düz Oval Boruları nəzərdən keçirir:məhdud quraşdırma sahəsi, ciddi enerji hədəfləri, səs-küy məhdudiyyətləri, və yatəzyiq aşağı tavanlar. Bu tanış səslənirsə, oxumağa davam edin - bu forma düzgün göstərildikdə çox birbaşa həll ola bilər.

Müştəri ağrı nöqtələri və düz oval boruların necə kömək etməsi

İstilik ötürmə borularının alınması təkcə "boru ölçüsü" ilə bağlı deyil. Əksər layihələr uğursuz olur və ya gizli məhdudiyyətlər səbəbindən gecikir: hava tərəfində təzyiq düşməsi, fin uyğunluğu, korroziya, birləşmə uyğunluğu və partiyadan partiyaya ölçülü uyğunluq. Düz Oval Boruların ən çox görülən ağrı nöqtələrini necə həll edə biləcəyi budur.

• Ağrı nöqtəsi 1: Hava tərəfində yüksək təzyiq düşməsi və artan fan enerjisi
  Bir çox rulon dizaynında hava tərəfi müqaviməti əməliyyat xərclərinə üstünlük verir. Düz Oval Borular hava axınına daha aşağı profilli maneə yarada bilər, təzyiq düşməsini azaltmağa kömək edir. Bu, daha kiçik ventilyatorlar, aşağı fan sürəti və ya toz yığıldıqda daha sabit performans demək ola bilər.
• Ağrı nöqtəsi 2: "Daha çox gücə ehtiyacımız var, amma iz böyüyə bilməz"
  Bobin dərinliyini və ya ön sahəsini artıra bilmədikdə, həndəsəni optimallaşdırmağa başlayırsınız. Düz Oval Borular kompakt rulon planlarını dəstəkləyə bilər, tez-tez dizaynerlərə havanın fin paketindən necə hərəkət etdiyini yaxşılaşdırmaqla eyni məkandan daha çox performansı sıxışdırmağa kömək edir.
• Ağrı nöqtəsi 3: Səs-küy məhdudiyyətləri (kommersiya HVAC, nəqliyyat və yaşayış rahatlığı)
  Hava tərəfi müqavimətini azalda bilsəniz, eyni axın sürətinə çatmaq üçün lazım olan fan gücünü tez-tez azaldırsınız - bu, ən etibarlı sistemlərdən biridir. səs-küyü azaltmaq üçün yollar, çünki tutumu itirmədən fanı daha yavaş işlədə bilərsiniz.
• Ağrı nöqtəsi 4: Qütbdən boruya uyğun olmayan təmas və qeyri-bərabər istilik ötürülməsi
  Qapaqlı rulonlar qanadlar və borular arasında yaxşı mexaniki əlaqəyə əsaslanır. Zəif ölçülü tutarlılıq boş qanadlara, daha yüksək istilik müqavimətinə səbəb olur, və performans səpələnməsi. Düz Oval Borular, dözümlülüklərə nəzarət edildikdə, sabit təmas sahəsinə üstünlük verən fin dizaynları ilə tez-tez birləşdirilir.
• Ağrı nöqtəsi 5: Sərt mühitlərdə korroziya, sızmalar və ya vaxtından əvvəl uğursuzluqlar
  Boru materialı, səthin vəziyyəti və örtük strategiyası forma qədər vacibdir. Düz Oval Borular bir çox material variantında mövcuddur, bu, xüsusi korroziya risklərini (rütubət, duz spreyi, təmizləyici kimyəvi maddələr, sənaye egzozu) hədəf almağa imkan verir.
• Ağrı nöqtəsi 6: Birləşmə problemləri (lehimləmə, qaynaq, genişləndirmə və başlıqlar)
  Ucu formalaşdırma, tikiş keyfiyyəti və ölçülü təkrarlanma birbaşa boruların başlıqlara necə hamar bir şəkildə bağlanmasına və birləşmələrin etibarlı şəkildə sınaqdan keçməsinə təsir göstərir. Ən yaxşı nəticələr birləşmə üsulunun erkən müəyyənləşdirilməsindən, sonra boru materialının və tolerantlıqların bu üsula uyğunlaşdırılmasından əldə edilir.

Əgər nə vaxtsa kağız üzərində gözəl görünən, lakin sahədə performansını əldən verən bir rulonunuz varsa, bunun səbəbi adətən yuxarıda göstərilən maddələrdən biridir. boru spesifikasiyasında kifayət qədər dəqiq müəyyən edilməmişdir.

Düz Oval Boruların Ümumi İstifadə Olduğu Yerlər

Düz Oval Borular müxtəlif sənaye sahələrində görünür, çünki üstünlükləri (hava axınının səmərəliliyi, yığcamlıq və sabit fin inteqrasiyası) bir çox havadan mayeyə istilik dəyişdiricilərinə tətbiq edilir.

• HVAC rulonlarıkommersiya binaları və enerjiyə əsaslanan təmirlər üçün
• Avtomobil və nəqliyyat istilik dəyişdiricilərihava axını, səs-küy və qablaşdırmanın sıx şəkildə məhdudlaşdırıldığı yerlərdə
• Soyuducu sistemlər(kondensatorlar və buxarlandırıcılar) hər kvadrat metrə daha yaxşı işləməyi hədəfləyir
• Sənaye soyutmaburada davamlı əməliyyat fan gücünü əsas ömür boyu xərcə çevirir
• Təmiz otaq və həssas mühitləraşağı səs-küyün və proqnozlaşdırıla bilən performansın vacib olduğu yerlərdə

Praktikada "doğru" seçim prioritetlərinizdən asılıdır: minimum təzyiq düşməsi, maksimum tutum, korroziyaya davamlılıq və ya istehsal sadəliyi. Yaxşı bir təchizatçı, hamıya uyğun bir seçim etməkdənsə, boru həndəsəsini bu prioritetlərlə uyğunlaşdırmağa kömək edəcək.

Düz Oval Borular və Dəyirmi Borular Müqayisə Cədvəli

Praktiki Seçim Bələdçisi

Gecikmələrin qarşısını almağın ən sürətli yolu, bir mühəndis kimi Düz Oval Boruları təyin etmək və onları layihə meneceri kimi almaqdır: vacib olanı müəyyənləşdirin, tolerantlıqları kilidləyin və borunu qoşulma və sınaq metodunuzla uyğunlaşdırın.

• 1) Əməliyyat şərtlərinizi təsdiqləyin
  İşçi mayeni, təzyiq diapazonunu, işləmə temperaturunu və təmizləmə/xidmət məruzəsini müəyyən edin. Bu, material və divar qalınlığı seçimlərini daraldacaq.
• 2) Vərdişlərə deyil, ətraf mühitə əsaslanan material seçin
  Aşındırıcı və ya sahil mühitləri üçün korroziya strategiyası isteğe bağlı deyil. Paslanmayan, örtülmüş polad və ya digər həllərə ehtiyacınız olub olmadığını düşünün sisteminizdən və uyğunluq tələblərinizdən asılı olaraq.
• 3) Üzgəc uyğunluğuna təsir edən ölçüləri müəyyənləşdirin
  Düz Oval Borular əsas/kiçik ölçülərin, künc radiuslarının (əgər varsa) və icazə verilən ovallıq/düzlük diapazonlarının aydın təriflərini tələb edir. Boruya uyğun olmaq üçün qanadlar vurulursa və ya möhürlənirsə, tolerantlıq yığını çox vacibdir.
• 4) Qoşulma üsulunuza erkən qərar verin
  Genişləndirmək, lehimləmək, qaynaq etmək və ya mexaniki olaraq başlıqlara qoşulmağınızdan asılı olmayaraq, boru ucunun vəziyyəti və səth tələbləri dəyişir. Son mərhələdə birləşmə dəyişiklikləri rulonların yenidən işlənməsinin ümumi səbəbidir.
• 5) İstehsal qabiliyyəti və çatdırılma müddəti üçün plan
  Əgər sizə xüsusi uzunluqlar, son formalaşdırma, xüsusi örtüklər və ya qeyri-standart dözümlülüklər lazımdırsa, bunu cədvəlinizə daxil edin. Kütləvi istehsaldan əvvəl istehsaldan əvvəl nümunələr də istəyəcəksiniz.

Təcrübəli istehsalçı sizə həftələrə qənaət edə biləcəyi yerdir. Məsələn,Sinupower Heat Transfer Tubes Changshu Ltd.bobin və dəyişdirici tətbiqlərində istifadə olunan istilik ötürmə borularına diqqət yetirir, və layihələr adətən bobin rəsminizi, fin spesifikasiyasını və qoşulma metodunuzu paylaşdığınız zaman daha sürətli hərəkət edir.

Sifariş verməzdən əvvəl keyfiyyətə nəzarət siyahısı

Yastı Oval Borular əla nəticələr verə bilər, ancaq məhsul ardıcıl olarsa. Budur, RFQ-yə köçürə biləcəyiniz alıcıya uyğun yoxlama siyahısı.

1. Ölçü uyğunluğu:əsas/kiçik ölçülər, düzlük və uzunluq dözümlülüyü fin alətləri və başlıqlarla uyğunlaşdırılır.
2. Səth vəziyyəti:birləşmə üsulunuza uyğun təmiz, idarə olunan səth bitirmə (xüsusilə lehimləmə və ya qaynaq üçün).
3. Divar qalınlığına nəzarət:təzyiq tələbləri və lazımsız çəki/xərc götürmədən formalaşma prosesləri üçün kifayətdir.
4. Dikişlərin bütövlüyü (əgər varsa):risk səviyyənizə uyğun sınaq planı ilə sabit qaynaq/tikiş keyfiyyəti.
5. Sızma testi yanaşması:istehsala başlamazdan əvvəl təzyiq sınağı metodunu və qəbul meyarlarını müəyyənləşdirin.
6. İzləmə qabiliyyəti:partiya identifikatoru, materialın sertifikatlaşdırılması gözləntiləri və daxili QA tələblərinizə uyğun gələn yoxlama qeydləri.
7. Qablaşdırma və mühafizə:üzgəclərin daxil edilməsini poza biləcək və rədd edilməsinə səbəb ola biləcək tranzit cızıqlardan və cızıqlardan çəkinin.

Əgər “yığışdırılana qədər yaxşı görünür” sizi yandırıbsa, ölçüyə nəzarət və qablaşdırma qorunması adətən tələb edə biləcəyiniz ən böyük iki yeniləmədir.

Bahalı Yenidən İşlənmənin qarşısını alan Dizayn Qeydləri

İlk istehsala qədər tez-tez qaçırılan praktiki detallar bunlardır:

• Fin yaxası dizaynı vacibdir
  Boru həndəsəsindəki kiçik dəyişikliklər belə fin daxiletmə qüvvəsini, təmas müqavimətini və qırılma dərəcəsini dəyişə bilər. Fin alətlərini boru tolerantlıq zolağına uyğunlaşdırın.
• Xüsusiyyətdən aşağı və ya həddindən artıq tolerantlıq göstərməyin
  Həddindən artıq sıx toleranslar xərcləri və çatdırılma müddətini artırır; həddindən artıq boş toleranslar montaj uğursuzluqlarına səbəb olur. Bobin proses imkanlarınıza uyğun olan hədəf toleransları.
• Kaplama qalınlığının hesablanması (istifadə edildikdə)
  Qoruyucu örtüklər uyğunlaşma və birləşmə davranışını dəyişə bilər. Əgər örtük korroziya planınızın bir hissəsidirsə, onu ölçü və proses fərziyyələrinə daxil edin.
• Real prosesinizlə prototip
  Həqiqi üzgəc yerləşdirmə, başlıq birləşmə və təzyiq testindən istifadə edərək qısa bir pilot qaçış problemləri istənilən elektron cədvəl modelindən daha sürətli aşkar edəcək.

Tez-tez verilən suallar

S1: Düz Oval Borular həmişə dəyirmi borulardan daha yaxşıdır?
A: Həmişə deyil. Düz Oval Borular hava tərəfi müqaviməti, səs-küy və ya qablaşdırma sizin məhdudlaşdırıcı amiliniz olduqda parlayır. Dairəvi borular sadəlik və geniş alət uyğunluğunun prioritet olduğu yüksək standartlaşdırılmış dizaynlar üçün əla seçim ola bilər.

2-ci sual: Düz Oval Borular sifariş edərkən alıcıların ən böyük səhvi nədir?
A: Əsas tolerantlıq təfərrüatlarını tərk edərək. RFQ ölçülü ardıcıllığı (düzlük/ovallıq gözləntiləri daxil olmaqla) dəqiq müəyyən etmirsə, montaj zamanı fin uyğun problemləri, dəyişən rulon performansı və yüksək qırıntı riski daşıyırsınız.

S3: Düz Oval Borular əməliyyat xərclərini azaldırmı?
A: Onlar bilər. Dizayn hava tərəfində təzyiq düşməsini azaldırsa, daha aşağı fan gücü və ya daha aşağı fan sürəti ilə eyni gücü əldə edə bilərsiniz, bu da tez-tez enerjiyə qənaət və səs-küyün azalması deməkdir.

S4: Sürətli kotirovka üçün təchizatçıya hansı məlumatları göndərməliyəm?
A: Boru ölçülərinizi, material seçiminizi, tələb olunan uzunluqları, gözlənilən illik həcminizi, birləşmə üsulunu (başlıqlara), təzyiq/temperatur diapazonunu və korroziya və ya örtük tələblərini paylaşın. Sadə bir rulon təsviri və fin spesifikasiyası işləri dramatik şəkildə sürətləndirə bilər.

S5: Satınalmanı yavaşlatmadan keyfiyyəti necə yoxlaya bilərəm?
A: İstehsaldan əvvəl nümunə dəsti tələb edin, ölçülü yoxlama qeydlərini tələb edin, sızma test metodunuzu və qəbul meyarlarınızı müəyyənləşdirin və qablaşdırmanın qorunması ilə bağlı razılaşın. Bu, QC-ni diqqət mərkəzində saxlayır və montaj zamanı sürprizlərin qarşısını alır.

Növbəti addımlar

Düz Oval Borular sadəcə "fərqli forma" deyil - onlar hava axınının səmərəliliyini, yığcamlığını və performans sabitliyini yaxşılaşdırmaq üçün praktik bir qoldur dəyişdirici dizaynınız real dünya limitlərinə çatdıqda. Əsas odur ki, borunu sistemin bir hissəsi kimi qəbul edək: üzgəclər, başlıqlar, birləşmə üsulu və ətraf mühit hamısını birlikdə nəzərdən keçirmək lazımdır.

Qarşıdan gələn bir rulon və ya istilik dəyişdiricisi layihəsi üçün Düz Oval Boruları qiymətləndirirsinizsə, tədarükçünün məlumat verə bilməsi üçün rəsm və iş şərtlərinizi erkən paylaşın. ən uyğun boru spesifikasiyası və yoxlama planını tövsiyə edin. Məhsul dəstəyi və istehsal qabiliyyəti təfərrüatları üçün,bizimlə əlaqə saxlayınsaatSinupower Heat Transfer Tubes Changshu Ltd.və məhdudiyyətlərinizi etibarlı, istehsala hazır həllə çevirək.
