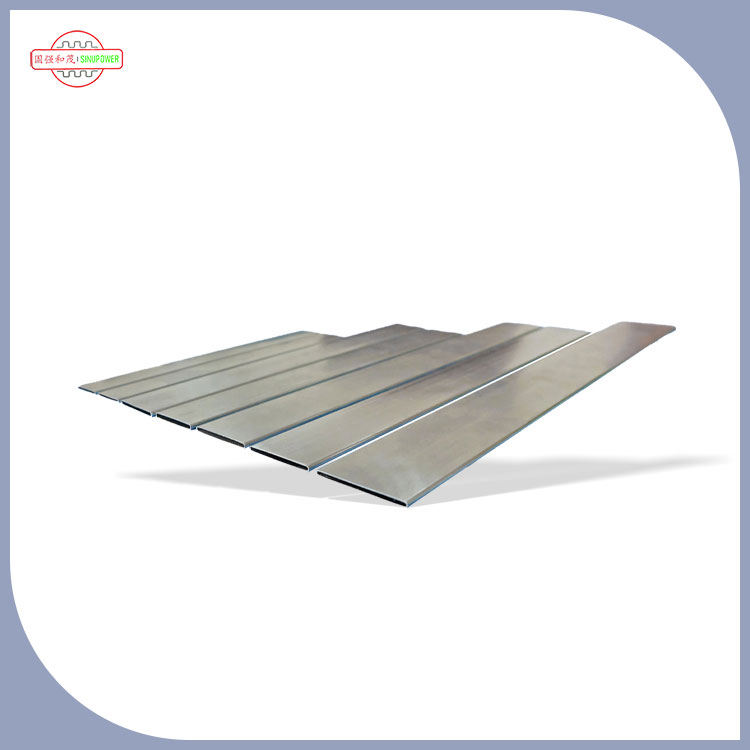

Sinupower Heat Transfer Tubes Changshu Ltd.oxuyubRadiatorlar üçün qum saatı borularıHəndəsə boru şəbəkəsi daxilində istilik və mayenin qarşılıqlı əlaqəsini birbaşa dəyişdirən kompakt istilik mübadilə sistemlərində axın sabitliyi və istilik davranışı ilə əlaqədardır.
Son illərdə istilik sistemlərində boru həndəsəsi ətrafında müzakirə sadə forma seçimindən kənara çıxaraq fizikaya əsaslanan performansın daha dərin suallarına keçdi. Bu həndəsələr arasında qum saatı profili diqqəti cəlb etdi, çünki sadə görünsə də, eyni anda birdən çox qarşılıqlı dəyişənləri dəyişir - axın sürəti, təzyiq paylanması, turbulentlik nümunələri və səthə məruz qalma. Boru passiv kanal kimi çıxış etmək əvəzinə, istilik mübadiləsi mexanizminin aktiv hissəsinə çevrilir.
Qum saatı borularının müəyyənedici xüsusiyyəti daralmış orta hissədir. Bu "bel" yalnız struktur dəyişikliyi deyil; mayenin fundamental səviyyədə necə davrandığını dəyişir.
Maye daha geniş giriş hissəsinə daxil olduqda, o, bir qədər yavaşlayır, sonra daralmış orta zonadan keçərkən, çıxışda yenidən genişlənmədən əvvəl sürətlənir. Bu davamlı sürətlənmə və yavaşlama dövrü düz silindrik borulardan çox fərqli olan dinamik axın profili yaradır.
Praktik nöqteyi-nəzərdən bu forma idarə olunan qeyri-sabitlik təqdim edir - qarışdırmağı yaxşılaşdırmaq üçün kifayətdir, lakin pozucu turbulentlik itkilərinə səbəb olmaq üçün kifayət deyil.
Sürət və təzyiq arasındakı əlaqə bu həndəsənin niyə təsirli olduğunu başa düşmək üçün mərkəzidir. Maye daha dar hissəyə keçdikcə:
- Sürət artır
- Statik təzyiq azalır
- Yerli kinetik enerji yüksəlir
Maye sıxılmadan çıxdıqdan sonra əksi baş verir. Bu təkrar təzyiq dövrü adətən daxili boru divarlarına yapışan termal sərhəd təbəqələrinin parçalanmasına kömək edir.
Başqa bir incə təsir, mayenin daxili səthlə "təmasda" dəyişməsidir. Vahid borularda maye təbəqələri təbəqələşə bilər, bu da nüvə axını ilə divar arasında qarşılıqlı əlaqəni məhdudlaşdırır. Qum saatı forması bu təbəqəni pozur, təmas tezliyini artırır və istilik ötürmə ardıcıllığını yaxşılaşdırır.
Radiatorlar üçün Qum saatı borularının fizikası qabaqcıl riyazi modelləşdirmə tələb etmədən sadələşdirilmiş maye dinamikası prinsiplərindən istifadə etməklə izah edilə bilər.
Davamlılıq prinsipi sıxılmayan axın üçün:
Kəsik sahəsi × sürət = sabit
Boru mərkəzdə daraldıqda, axın sürətini saxlamaq üçün maye sürətlənməlidir. Bu sürətlənmə sadəcə ədədi dəyişiklik deyil, enerjinin axın sahəsində necə paylandığını dəyişdirir.
Bernoulli prinsipi enerji dəyişikliyini izah etməyə kömək edir:
- Daha geniş hissələrdə: daha yüksək təzyiq, aşağı sürət
- Dar beldə: aşağı təzyiq, daha yüksək sürət
Bu alternativ enerji vəziyyəti istilik mübadiləsini yaxşılaşdırmağa kömək edir, çünki o, istiliyin maye təbəqələri arasında daşınma qaydasını daim dəyişdirir.
Axın makroskopik olaraq hamar görünsə də, geniş və dar hissələr arasında keçid zonalarında kiçik miqyaslı pozuntular əmələ gəlir. Bu mikro burulğanlar:
- Durğun termal zonaları azaldın
- Qarışdırma səmərəliliyini artırın
- Sərhəd təbəqələrini daha tez-tez yeniləyin
Nəticə xarici mexaniki qarışdırma tələb etmədən daha aktiv termal interfeysdir.
İstilik mübadilə sistemlərində səmərəlilik çox vaxt təkcə material keçiriciliyi ilə deyil, istiliyin mayedən səthə və sonra ətraf mühitə nə qədər effektiv keçə bilməsi ilə məhdudlaşır.
-nin həndəsəsiRadiatorlar üçün qum saatı borularıbirbaşa bu məhdudiyyəti aradan qaldırır.
| Xüsusiyyət | Düz Boru Davranışı | Qum saatı Tube Davranışı |
| Axın nümunəsi | Uniforma, laminar-dominant | Alternativ sürətlənmə zonaları |
| Sərhəd təbəqəsi | Sabit və qalın | Tez-tez pozulur |
| İstilik mübadiləsinin tutarlılığı | Orta | Uzunluğu boyunca daha vahid |
| Təzyiq davranışı | Stabil eniş | Dövr dəyişkənliyi |
| Qarışdırma effekti | Məhduddur | Təkmilləşdirilmiş mikro qarışdırma |
Bu cədvəl göstərir ki, üstünlük tək bir amil deyil, çoxlu qarşılıqlı təsir göstərən fiziki dəyişikliklərin birləşməsidir.
Praktik istilik sistemlərində bu, dəyişkən yük şəraitində, xüsusilə istilik girişinin sabit olmadığı mühitlərdə daha sabit temperatur nəzarətinə gətirib çıxarır.
Çox vaxt material seçiminin istilik performansına üstünlük verdiyi güman edilir. Bununla belə, həndəsə eyni dərəcədə təsirli ola bilər.
Bir çox istilik sistemlərində əsas məhdudiyyət sərhəd təbəqəsidir - mayenin yavaş hərəkət etdiyi boru divarının yaxınlığında nazik bir bölgə. Bu təbəqə istilik maneəsi kimi çıxış edir.
Belin daralması bu təbəqəni vaxtaşırı sabitliyi pozur. Maye dar bölgədən sürətləndikcə kəsici qüvvələr artır, sərhəd qatını incələşdirir və istilik ötürmə sürətini yaxşılaşdırır.
Sıxılmadan keçdikdən sonra axın yenidən genişlənir. Bu genişlənmə lokallaşdırılmış axının ayrılması və yenidən birləşməsini yaradır ki, bu da divarın yaxınlığındakı mayeni "yenidən enerjiyə gətirir". Təkrarlanan dövr ümumi termal tutarlılığı yaxşılaşdırır.
Sinupower Heat Transfer Tubes Changshu Ltd. sistem tələblərindən asılı olaraq alüminium ərintiləri, mis və kompozit metal konstruksiyalar kimi müxtəlif materiallar tətbiq edir.
Material seçiminə təsir edir:
- İstilik keçiriciliyi
- Təzyiq dövrü altında struktur sabitliyi
- Keçid zonalarında deformasiyaya qarşı müqavimət
Radiatorlar üçün Qum Saatı Borularında, sıxılmış bölgə sürət dəyişikliklərinə görə bir qədər yüksək mexaniki gərginliyə məruz qalır. Buna görə də, beldəki struktur dayanıqlığı kritik dizayn faktorudur.
Fiziki fərqləri daha yaxşı başa düşmək üçün axın davranış nümunələrini müqayisə etməyə kömək edir:
Düz boru axını:
- Proqnozlaşdırıla bilən sürət profili
- Minimal narahatlıq
- Stabil, lakin daha az interaktiv istilik mübadiləsi
Qum saatı borusu axını:
- Təkrarlanan sürətlənmə və yavaşlama
- Həndəsi keçidlərdə aktiv qarışdırma
- Təkmilləşdirilmiş divar qarşılıqlılığı
- Daha dinamik istilik profili
Bu, bir quruluşun digərini universal olaraq əvəz etməsini nəzərdə tutmur, lakin müəyyən istilik sistemlərinin daha mürəkkəb daxili həndəsələrdən nə üçün faydalandığını izah edir.
Kosmosdan səmərəliliyin və istilik reaksiyasının vacib olduğu sistemlərdə qum saatı formalı borular getdikcə daha çox nəzərə alınır.
Tipik tətbiq mühitlərinə aşağıdakılar daxildir:
- Avtomobilin istilik tənzimləmə qurğuları
- Sənaye soyutma döngələri
- Kompakt kondisioner istilik dəyişdiriciləri
- Enerji sisteminin soyuducu qurğuları
- İqlim nəzarət sistemlərinin qurulması
Hər bir vəziyyətdə məqsəd yalnız istiliyin çıxarılması deyil, müxtəlif yüklər altında sabit istilik balansıdır.
Boru mühəndisliyinin daha az görünən aspektlərindən biri kiçik həndəsi dəyişikliklərin sistem səviyyəsində sabitliyə necə təsir etməsidir.
Hətta kiçik düzəlişlər:
- Bel dərinliyi
- Keçid əyriliyi
- Sıxılmış zonanın uzunluğu
laminar axın və idarə olunan turbulentlik arasında tarazlığı dəyişə bilər. Bu o deməkdir ki, dizaynın optimallaşdırılması statik deyil, tez-tez təkrarlanır.
Sinupower Heat Transfer Tubes Changshu Ltd.-nin mühəndis komandası axın davranışını müxtəlif əməliyyat tələbləri ilə uyğunlaşdırmaq üçün çoxsaylı struktur dəyişiklikləri araşdırıb.
Kompakt istilik sistemlərinə artan diqqət mühəndisləri ənənəvi düz kanal dizaynlarını yenidən düşünməyə sövq etdi. Sadəcə səth sahəsini və ya axın sürətini artırmaq əvəzinə, müasir yanaşmalar axın davranışının özünü formalaşdırmağa diqqət yetirir.
Qum saatı quruluşu bu dəyişikliyi təmsil edir: o, mayenin hərəkətini passiv şəkildə saxlamaqdansa, aktiv şəkildə təsir etmək üçün həndəsədən istifadə edir.
Bu yanaşma istilik mühəndisliyində daha geniş tendensiyalara uyğun gəlir, burada səmərəlilik kobud güc miqyasından daha çox qarşılıqlı dizayn vasitəsilə əldə edilir.
Boru həndəsəsindəki bel daralmasının arxasında duran fizika göstərir ki, kiçik struktur dəyişiklikləri axın davranışına, istilik ötürmə ardıcıllığına və sistemin sabitliyinə əhəmiyyətli dərəcədə təsir göstərə bilər. Təzyiq dövriyyəsini, sərhəd qatının pozulmasını və idarə olunan mikro qarışdırmanı birləşdirərək,Radiatorlar üçün qum saatı borularıkompakt sistemlərdə istilik idarəetmə problemlərinə fərqli yanaşma təmin edir.
Bu kontekstdə, Sinupower İstilik Ötürmə Boruları Changshu Ltd., dəqiq istilik mübadiləsi həllərinin davamlı inkişafında Qum saatı Boruları ilə birlikdə zərif boru strukturlarının müxtəlif mühəndislik mühitlərində inkişaf edən istilik tələblərini necə dəstəkləyə biləcəyini araşdırmaqda davam edir.
